作図編へ        横断図の作成

------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------

  Excel + AutoCAD の簡単な横断図作成方法です。けど、知っていると、業務の簡略化にはなると思います。

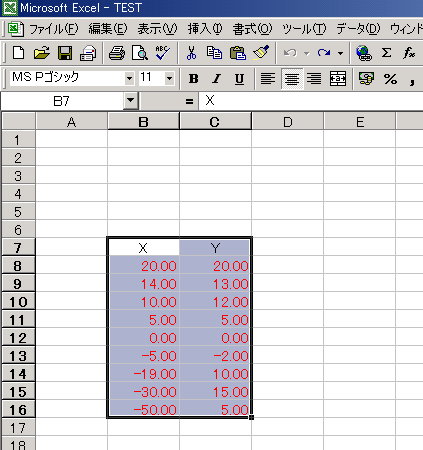

@まずExcel上で作図したい横断の座標(範囲)を指定します。

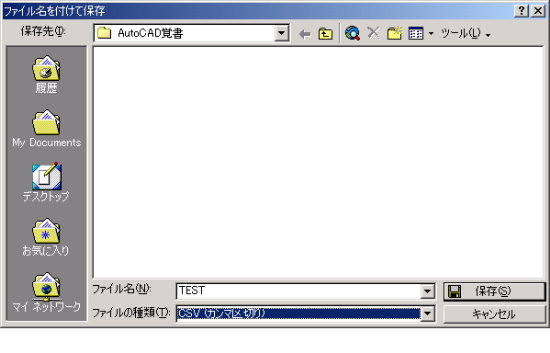

A次にファイル→ファイル名を付けて保存を指定し、ファイルの種類をCSV(カンマ区切り)に指定して保存します。その際、ファイル名は任意のファイル名で構いません。

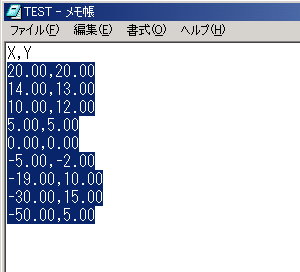

B次にAutoCADを起動して、左下のスタートボタンを指定し、プログラム→アクセサリ→メモ帳を指定し、メモ帳を開き、メモ帳のファイル開く→ファイル名の種類を”すべてのファイル(*.*)”を選択し、Aで保存したファイルを開きます。
そして、表示された座標で、横断を作図したい座標の範囲を指定してコピーします。



C次にAutoCADの線の作図を選択します。

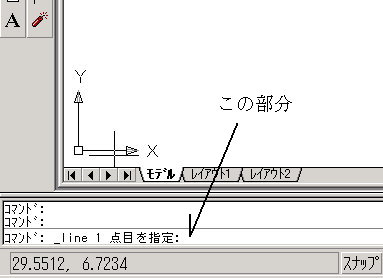

D次に下のコマンドラインの部分にさきほどコピーしたX,Yの座標を貼り付けます。

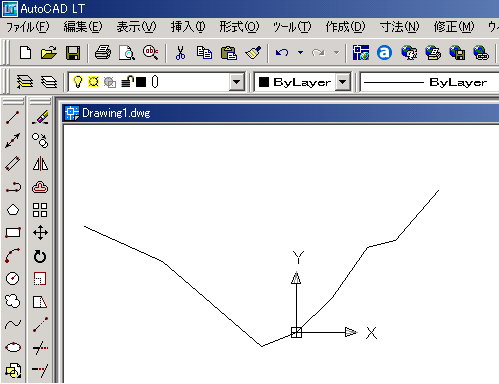

Eすると、AutoCAD上に指定した横断図を作図する事が出来ます。


Fあとは、お好みの場所に移動させる事によって横断図の完成です。

※今回は横断図の作成で説明しましたが、これを応用すると、トラバー網図とか地積図とかも同じ様な要領で作図出来そうです。(^^)
